1. 개요
우리 카페 GPS Track(산행)에 보시면 회원님 들이 올려 놓은 트랙(궤적)
의 확장자가 ****.gtm , ****.gpx 또는 ****.log ,****. gdb등의 각종 파일이
있음을 알수 있습니다. gtm은 무엇이고, gpx는 무엇이고 ,log는 무엇이고 ,
gdb는 무엇이고 또 가끔 보면 kmz등의 여러가지 확장자가 붙은 궤적(Track)용
파일 들이 나옵니다. 이각각 다른 파일은 GPS의 메이커가 다르듯이 각각의
GPS 메이커에 따라 파일의 확장자가 틀립니다. 예를 들면 가민의 궤적(Track)
파일은 확장자가 gdb 이고 마젤란의 Explorist Series의 궤적(Track)파일은
확장자가 log 입니다. Gtm(Gps Track Maker)에서의 기본 확장자는 gtm입니다.
그러면 가민에서 작성된 궤적(Track)파일을 마젤란 Explorist에서
작성된 궤적(track) 과 서로 호환은 안되느냐? 하는 의문이 생기지요?
당연한 의문인데 이 의문을 해소 해주는것이,즉 서로 다른 확장자를 가진
파일을 교환 해 주는 대표적 프로그램이 GTM(GPS Track Maker)라는
프로그램입니다. 이 GTM이라는 프로그램은 마젤란이나 가민사에서 만든
프로그램이 아니고 전혀 다른 회사에서 만든 프로그램입니다만
양사(가민과 마젤란)의 궤적(Track)을 서로 호환 할 수있도록 해주는
대표적 프로그램의 하나입니다...

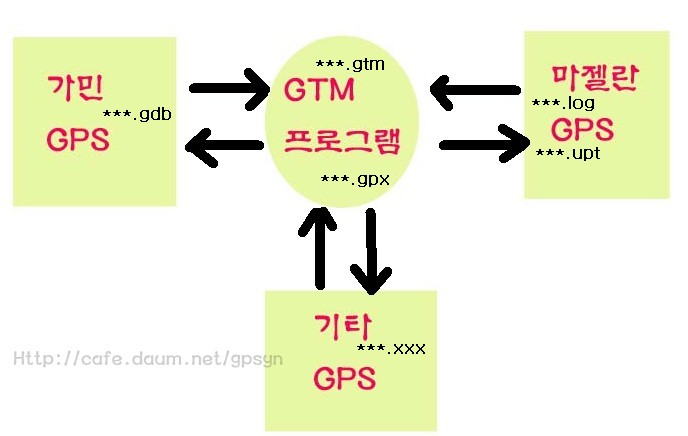

( 그림 1)
위의 그림(1)에서 알수 있듯이 GPS는 메이커가 틀려도 서로 파일 을
이 GTM을 통해서 공유 할 수있슴을 알수있습니다..
2. 호환 프로그램의 소개
1) GPS Track Maker (일명 GTM)
**예제 연습용으로 사용할 궤적 파일은 첨부파일(050904Baenaesinbulsan.gtm)
에 있습니다***
가민 GPS, 마젤란 GPS, 로렌스 GPS 등과 통신이 가능하여 상기 GPS로
부터 궤적(트랙, Track), 지점(웨이포인트, POI), 루트(Route)파일

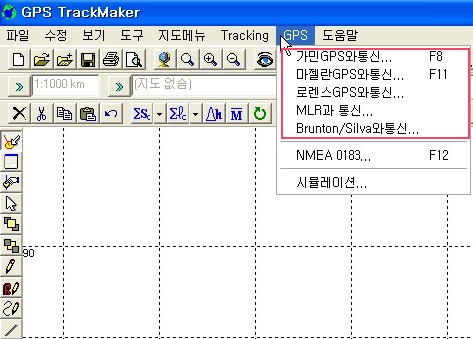

등을 주고 받을 수 있는 기능이 있습니다....(그림2 참조 )
(그림2)
상기에서 알수 있듯이 이 GTM 프로그램으로 GPS와 통신을 할수 가 있습니다.
각각의 GPS에서 가져온(Down) 궤적(Track) 파일은 GTM 내에서 여러 종류의
확장자 파일로 변환 시켜 출력할 수 있습니다.
(그림 3)

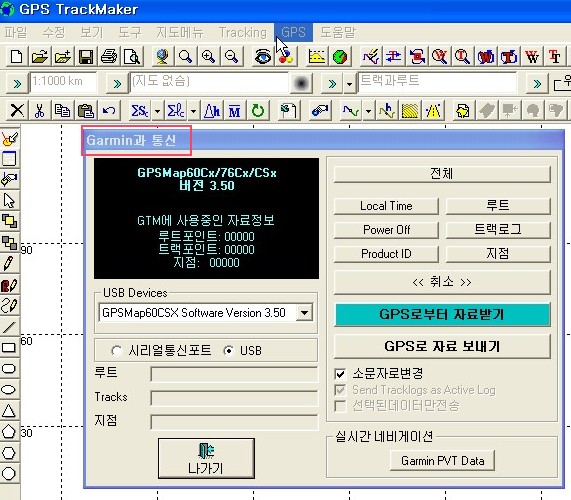

위의 그림3의 예는 가민사의 60 Csx를 연결하여 'GPS로부터 자료받기'
나 'GPS로 자료 보내기'를 하는 질문박스(대화상자)의 예 입 니다...
(그림4)
상기 그림(4)는 마젤란사의 메르디안골드GPS와의 통신방법의 예입니다..
단, Explorist Series는 통신 방법이 틀립니다......
Explorist의 log 파일과 지점파일인 upt파일은 별도 설명할
생각입니다.
(그림 5)

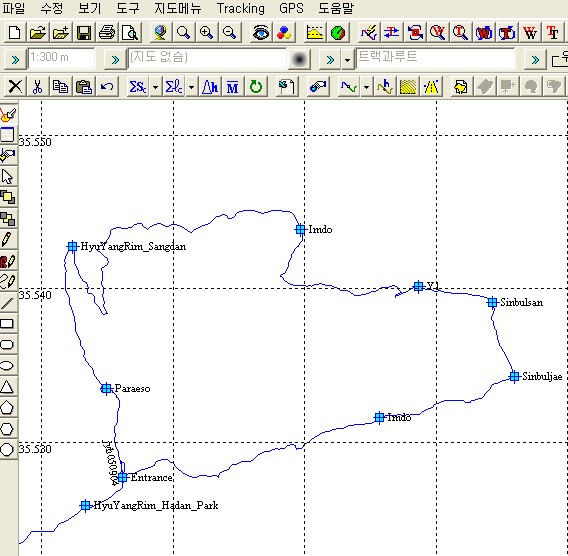

상기 그림(5는) 마젤란 메르디안골드 GPS에서 산행 트랙을 내려받기(Down)한 것
입니다. 예를 들어 가민사의 GPS로 산행한 트랙을 내려 받았다고 해도 똑 같은
결과 가 나옵니다.. 그럼 이 트랙을 마젤란사의 메르디안골드 GPS에서 받은 것을
가민사의 60Csx GPS에 산행트랙을 올려서 간다고 생각해 봅시다.
해결 방법은 확장자가 ****.gpx 란 파일이 중개 역활을 해 줍니다...
(그림(6)
(그림 7)

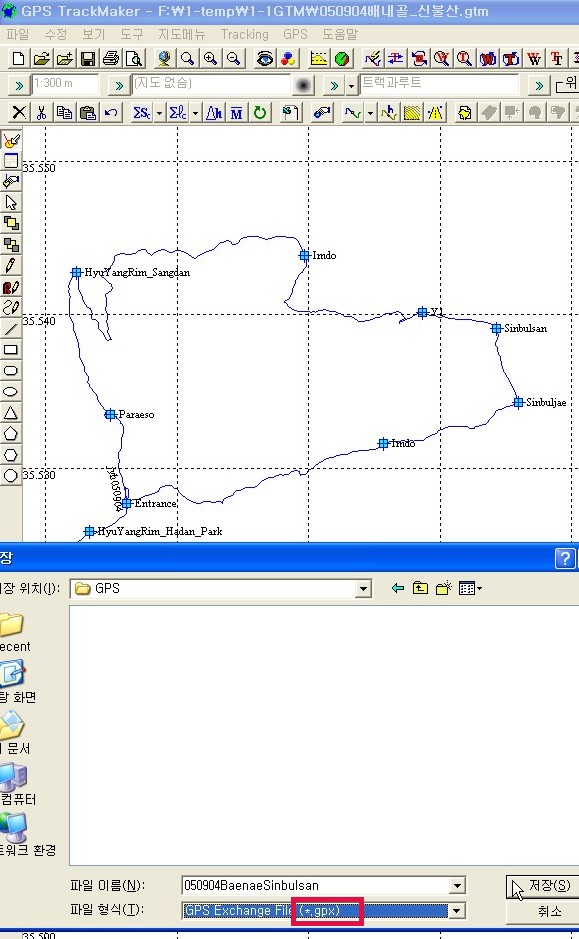

상기 그림7에서 처럼 '새로운이름으로저장' 하면서 파일의 확장자를
gpx로 바꾸어 주면 된다 . 이 050904BaenaeSinbulsan.gpx파일은
다음에 설명할마젤란의 맵샌드프로그램이나, 가민의 맵소스 프로그램
에서 공통적으로 쓰일뿐만아니라 GPS 관련 SoftWare에서도 공통으로
쓰입니다. 예를 들면 Ozi Explore프로그램 또는 구글어스에서 이 파일
을 열수 가 있습니다...
2) 마젤란사의 맵샌드(MapSend) 프로그램
아래 그림은 마젤란사가 제공하는 SoftWare로 마젤란 제품(GPS)전용프로그램이다
이 파일은 우리카페의 'GPS 관련공개Software'란에(여기에) 있다.
이 프로그램은 gpx파일내에 들어있는 궤적(tarck)파일과 지점(way point)파일을
별도로 취급하여 따로 다로 불러내야 하는 불편함(?)이 있으나 호출하는 요령은
아래 그림의 순서와 같다.

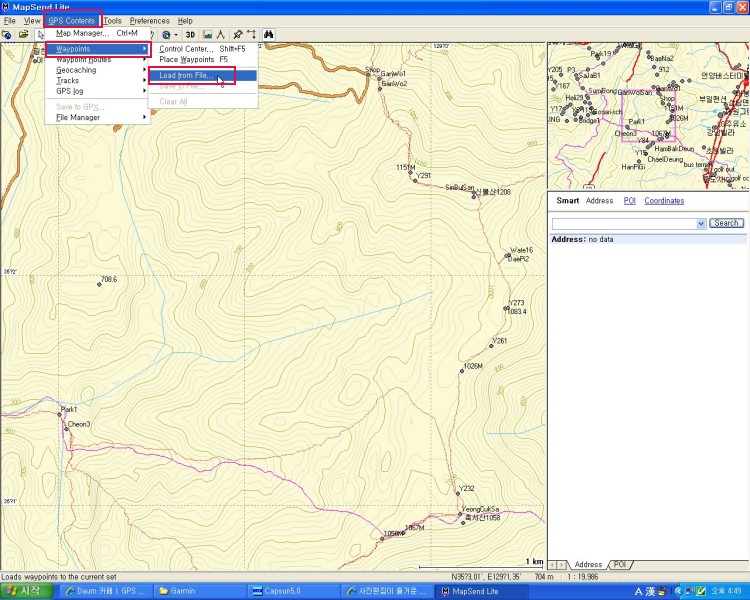

(그림 8)

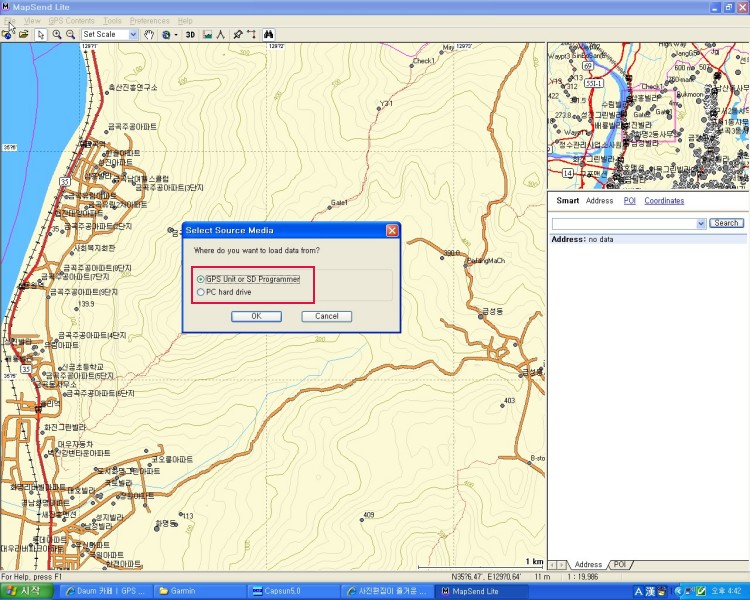

먼저 GPS contents->way points->Load from file...하면 그림9 의
질문박스(대화상자)가 나온다. 대화 상자의 내용은
① GPS Unit Or SD Programmer(SD Card)
즉 Explorist Series의 GPS내의 내부메모리(GPS Unit)나 외부메모리
(SD Card)에서 지점(way points)을 가져 오려하는지 ?
② PC로 부터 지점을 가져올것인지를 묻는 것입니다..

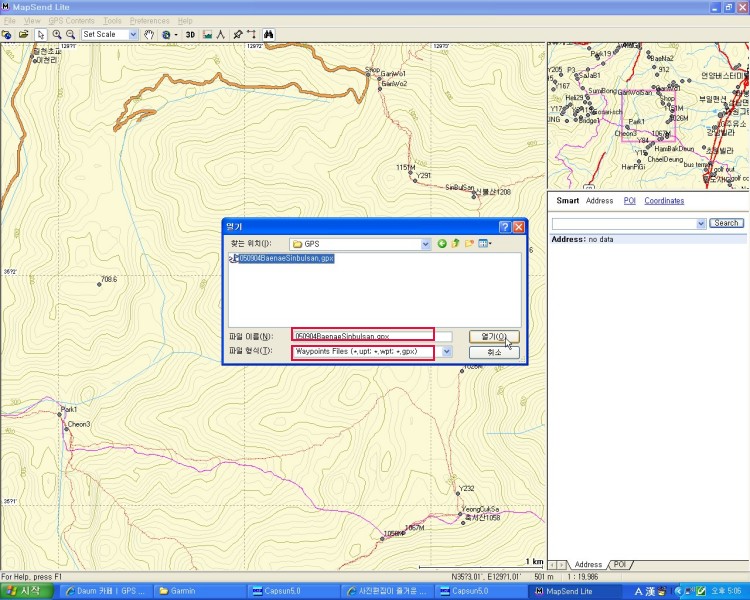

여기서는 GTM에서 새로운 이름으로 저장하기해서 확장자가 gpx인 파일
로 바꾸어서 내 PC에 저장해 놓았으니 당연히 'PC Hard Drive'를 선택
해서 저장해 놓은 파일을 불러옴
(그림 9)
(그림 10)

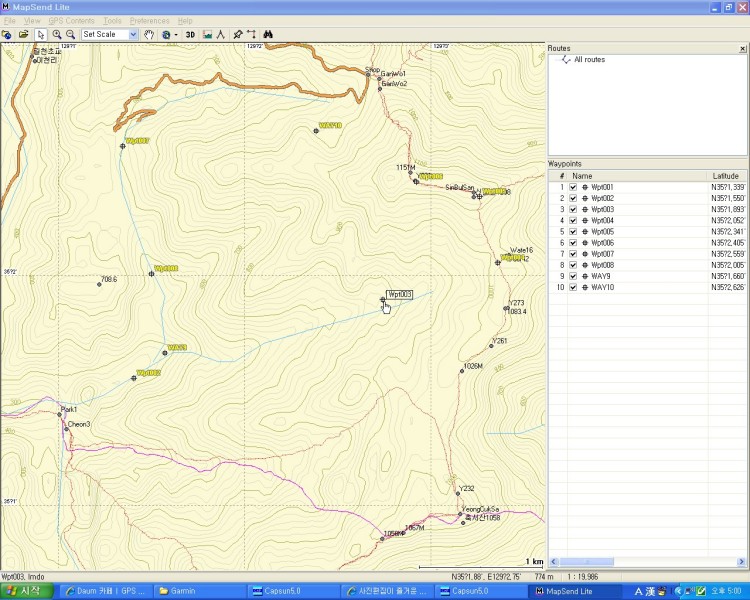

아래의 그림 11은 지점만 추출 되어 표시된 모양입니다.
(그림 11)

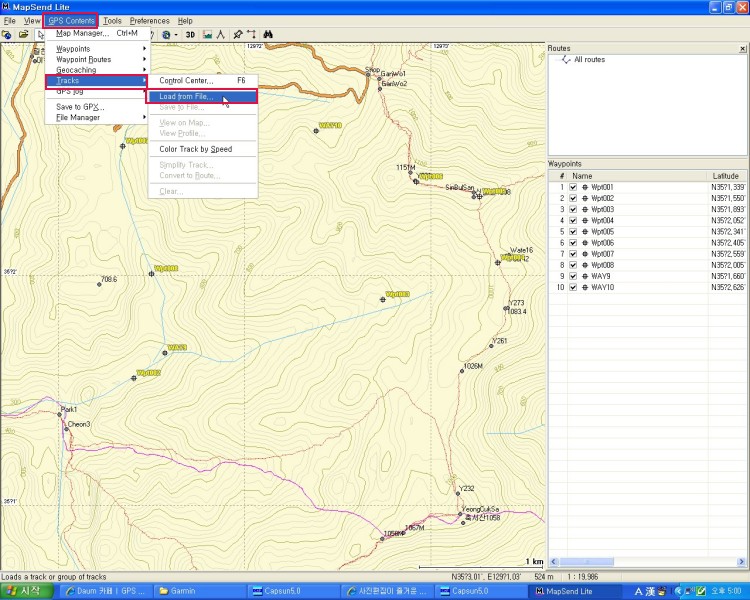

이번에는 궤적)Track)을 추출하기위해 GPS Contents->Track->Load from
file... 해서 궤적을 불러내서 지점에 추가(Merge)합니다
(그림 12)
(그림 13)
위 그림 13은 지점에서 설명한 내용과 똑 같은 개념입니다....

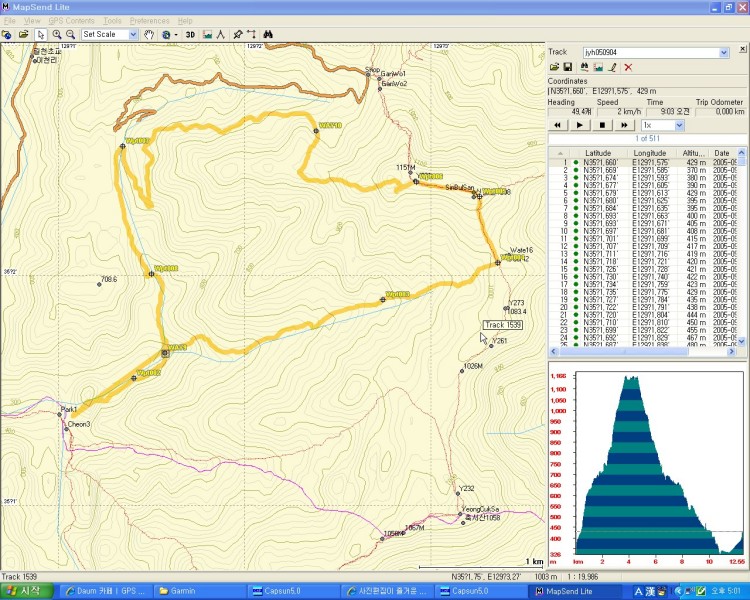

(그림 14)
이제 지점과 궤적이 전부 나왔네요 맵샌드에 GTM과 똑 같은 궤적과
지점이 나타났습니다
3) 가민사의 맵소스(MapSource) 프로그램
가민사의 맵소스프로그램애서 파일->파일열기-> 아래그림 15에서 처럼
저장했던 050904BaenaeSinbulsan.gpx파일을 불러서 연다
(그림 15)

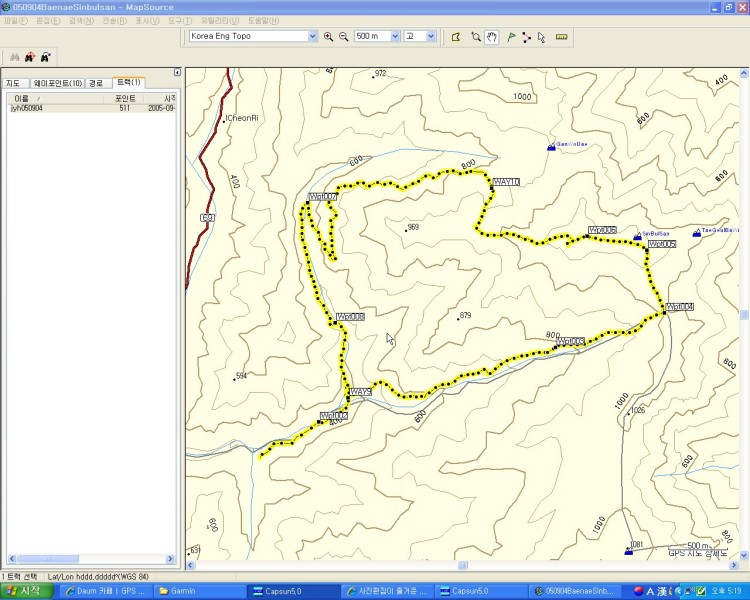

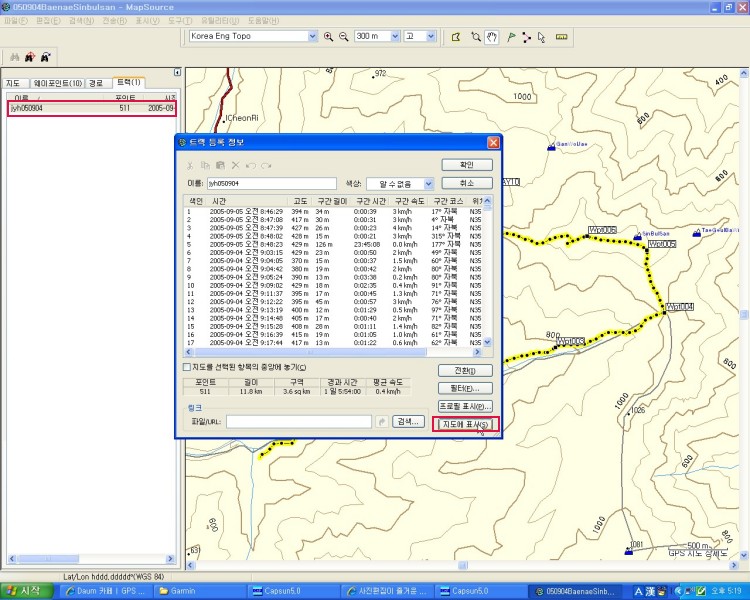

아래 그림 16에서 처럼 1개의 트랙파일(궤적파일)과 10개의 지점(웨이포이트)
가 있는 파일이 열렸다
(그림 16)
(그림 17 )
그림 17과 같이 트랙과 웨이포인트가 있는 파일이 나타난다. 이 파일은 GPS를
연결하여 GPS에 전송할수도 있다...가민 사용자는 이 전송된 궤적(트랙)을
보면서 선행자가 산행한 궤적을 따라 산행을 할수 가 있다...
이와 같이 마젤란에서 내려받은 궤적을 가민사의 기기에 UPLOAD해서
사용할수 있슴을 알수 있다
4) Google Earth(구글어스) 프로그램

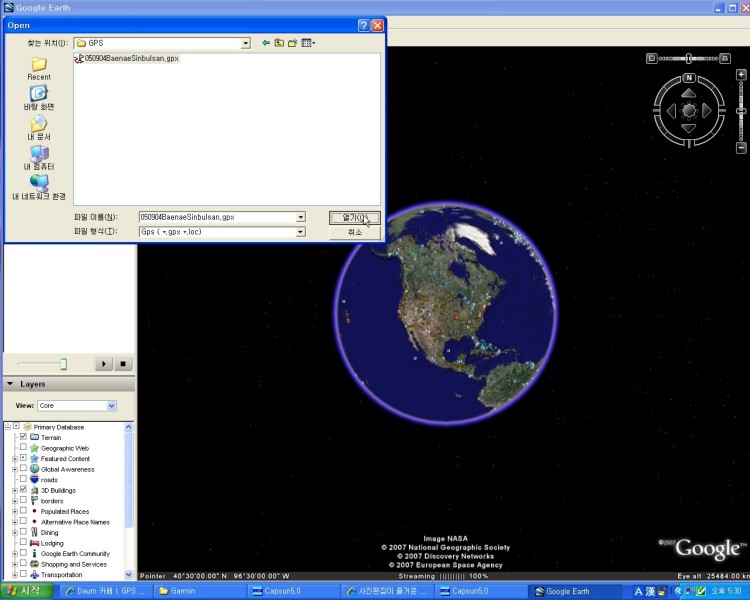

구글 어스를 무료로 설치한 후에 실행 시킨후 File->Open 해서 저장해 놓았던

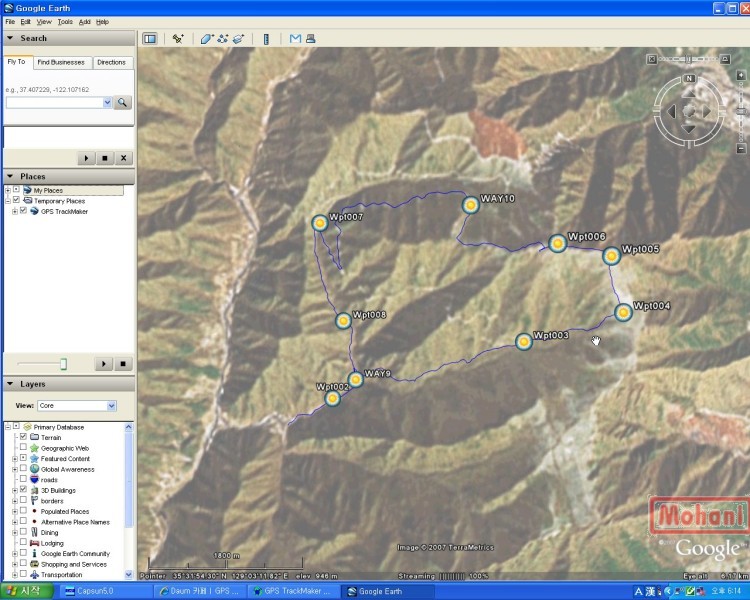

050904BaenaeSinbulsan.gpx파일을 열면 그림 20과 같이 지구본이 돌면서
영남 알프스 신불산위에 궤적과 지점을 나타내 준다.
(그림 18)
(그림 19)
(그림 20)
5) 그외에 Ozi xplore등 많은 GPS SoftWare에서 이 확장자 gpx파일을
호환 사용합니다...
